Junction Box para Redes Fieldbus y Profibus

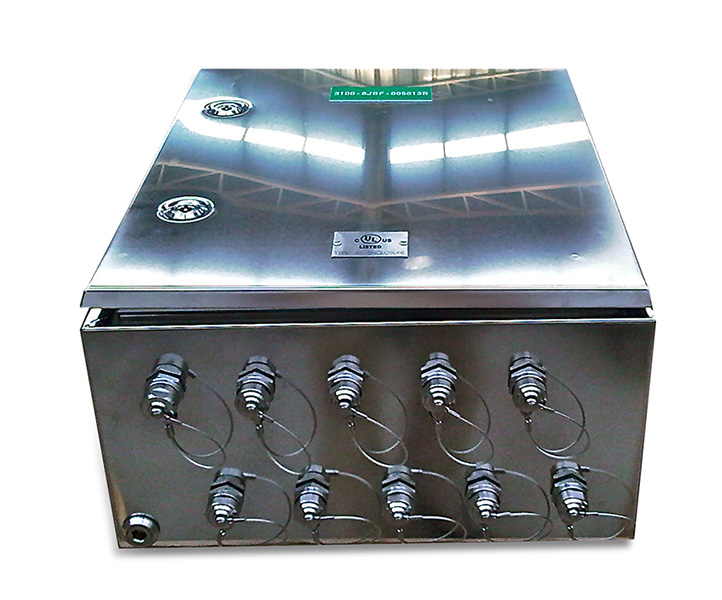

FOUNDATION FIELDBUS JUNCTION BOX SERIE SSFJB NEMA 4X

La junction box serie SSFJB es fabricada en acero inoxidable 304 ó 316, pulido electroquímico, especialmente diseñada para ofrecer el más alto nivel de resistencia a la corrosión para ambientes de procesos muy agresivos. La serie SSFJB está disponibles con capacidad para un segmento conteniendo 2, 4, 8, 10 ó 12 instrumentos con terminación y protección contra cortocircuitos SpurGuardTM. Amplia gama de conectores y prensaestopas de diferentes materiales tales como acero inoxidable, plateados en níquel, bronce y poliamida, con sellos de alta calidad, adecuados para uso con cable Foundation Fieldbus estándar o cable armado con armadura de aluminio o acero. Amplio espacio para llegada y conexión de cables.

ESPECIFICACIÓN TÉCNICA

CONSTRUCCIÓN

  • Material de acero inoxidable 304 ó 316, de 2 mm espesor
  • Sello de puerta continuo, con retención de memoria
  • Fijaciones de montaje mural soldadas a la caja.
  • Cierres de puerta tipo “clamp” de acero inoxidable.
  • Provisión de cierre por candado.
  • Bisagra continua de acero inoxidable para soporte de puerta
  • Placa de montaje de equipos
  • Perno para tierra en interior de la caja y en puerta.

Identificación de Tag

Lamicoid de 200x50mm en la puerta, con fondo verde y letras blancas, o dimensiones y colores a solicitud del usuario.

MEDIOAMBIENTE

  • Grado de protección NEMA 4X
  • Temperatura de operación –20ºC a +70ºC
  • Humedad relativa % (HR, no condensada) 5 a 95%

UBICACIÓN

Áreas industriales no explosivas o en áreas clasificadas Zona 2, Clase I Div 2, IIC T4 para FISCO.

CAPACIDAD

  • Montaje de Megablock sobre riel DIN
  • Capacidad para instalar un Megablock de hasta 12 spurs con terminación y protección contra conto circuito SpurGuardTM.

Megablock

Los Megablock disponibles son los siguientes: F304, F308, F312, FCS-MB2-SG, FCS-MB4-SG, FCS-MB8-SG, FCS-MB10-SG, FCS-MB12-SG, FCS-MB4-SG-T, FCS-MB8-SG-T, FCS-MB10-SG-T, FCS-MB12-SG-T, F118, F215, F241, F245, F247, F251, F253, F259, F261y F271. Terminadores F100 y FCSMBT.

Peso

17 a 18 Kg, dependiendo del tipo de conector y cantidad de Megablock a utilizar.

Dimensiones

Para 1 Megablock hasta 12 spurs, 406x406x220mm

CERTIFICACIONES

UL 508 Tipo 3R, 4, 4X, 12, CSA, NEMA, IEC60529 IP66.
